二、总体要求和执行标准

2. 1技术要求

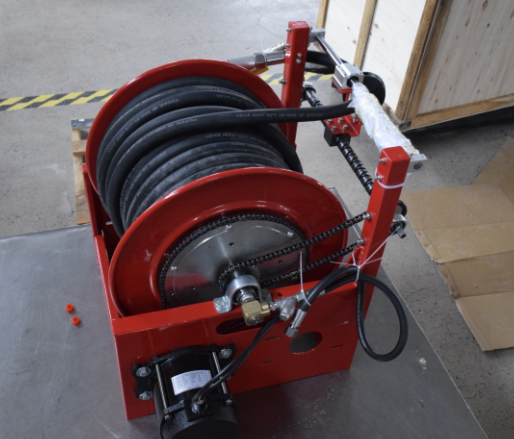

电动同轴30米卷盘:外型尺寸长681X宽545X高605mm,用于收卷外径不大于30mm左右的胶管30米,同轴管及Y型接

头,卷盘水平拉出,电机在卷盘左侧,两侧分别进水和进水,两侧旋转接头为RC3/8内螺纹,通径进水侧与Y型接头

联接为R3/8内螺纹.进气侧与Y型接头为R1/4扣压胶管软联接,同轴管第一圈在轮毂上以骑马卡固定,Y型接头与

通径采用钣金件固定,整机碳钢材质,表面处理喷塑及部分镀锌,颜色为RAL3000,输出介质为空气及水,输气压

力2.5Mpa,输水压力0.6Mpa,卷盘框架电机侧开两个Φ22控制按钮安装孔.卷盘具有排线功能,排线器出口直径

以需方提供胶管外径为准---30mm,同轴管出口联接Y型接头一个,Y型接头再联外径16mm长度900mm胶管两根,同

轴管末端与Y型接头之间需配缓冲器一个.配左前侧，可拆卸手摇.

配置描述

1电动同轴30米米卷盘(配左前侧,可拆卸手摇)

2代安装同轴管及Y型接头

四、主要技术参数

电机参数

采用24V电机驱动,功率1/3HP,电流10A,转速650r/min.

胶管信息

外径不大于30mm的同轴管,弯曲直径不大于300mm, Y型接头。
