二、总体要求和执行标准

2.1技术要求

电动DN10百米卷盘:外型尺寸长633X 宽456X 高492mm, 用于收卷内径3/8外径不大于18mm 左右的胶

管100米,水平拉出,电机在卷盘左侧,旋转接头为RC3/8 内螺纹,卷盘出口为3/8内螺纹.整机碳钢材质,表

面处理喷塑及部分镀锌,颜色为RAL7046, 输出介质空气,压力10kgf, 加配电箱,配电箱位于电机侧，实现按

钮+遥控控制,有急停装置,内置16A保护空开,超载跳闸，配电箱上的控制按钮在出口侧.可实现遥控收卷.

接入电压24V,需按电气图接入线路.

配置描述

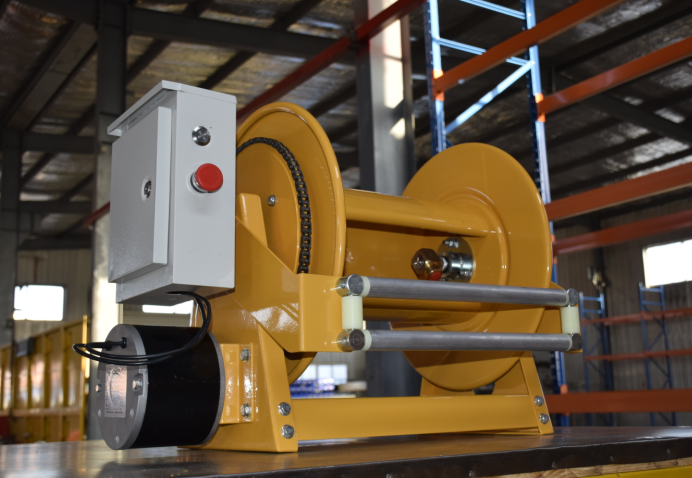

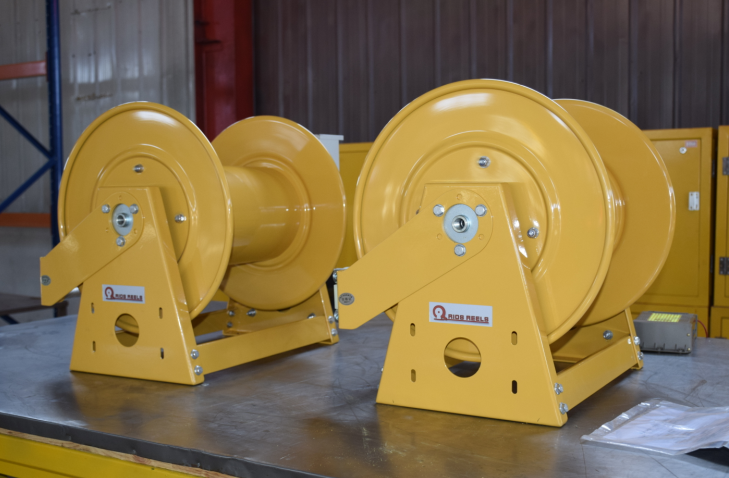

电动DN10百米卷盘

配电箱及遥控器

四、主要技术参数

电机参数

采用24V电机驱动,功率1/3HP,电流10A, 转速650r/min.

遥控器参数

遥控距离无障碍无干扰35米,电压24V,遥控形式,学习型编码.要求两台卷盘共用一个遥控器,遥控器黑色，

两键,点动，一键控制一台卷盘的收回.
