总体要求和执行标准

2.1技术要求

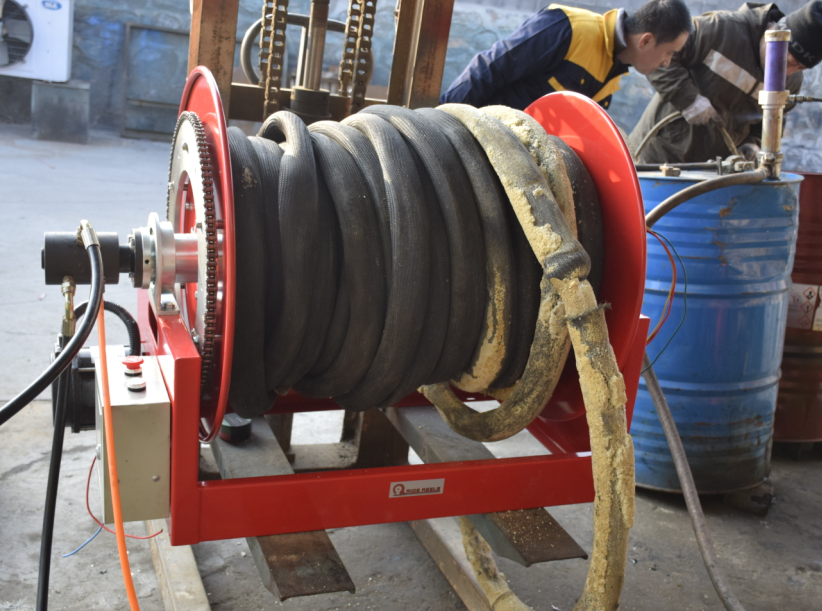

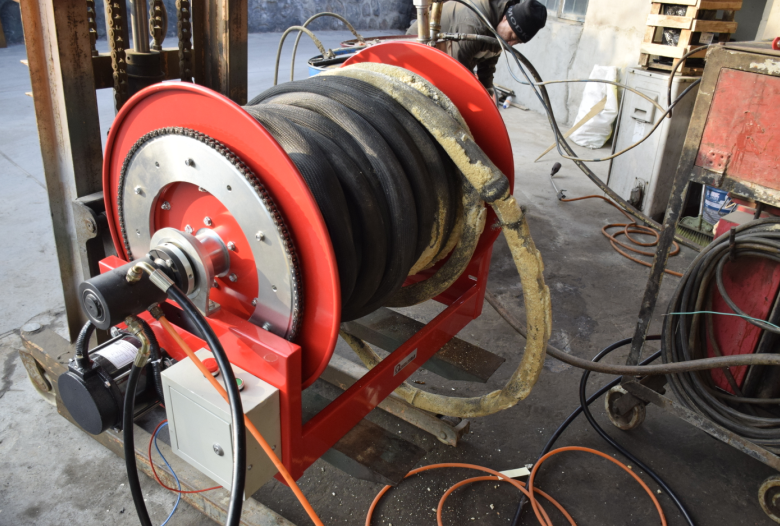

三联管电动50米卷盘:外型尺寸长1105X宽700X高700mm,用于收卷外径不大于50mm 左右的三联管50

米,驱动为电动+手摇，前置手摇，材质碳钢，表面处理喷塑及镀锌，由于单台喷塑颜色由供方确认，旋转接

头位于电机侧，三管接头分为为 RC3/8 内螺纹两个，RC1/8 内螺纹一个。卷盘内通径出口管为两个RC3/8

外螺纹两个，RC1/8 外螺纹一个，旋转接头工作温度最高70度。工作压力 25Mpa， 卷盘收回可手摇，可遥

控电动。

配置描述

1三联管电动百米卷盘(电动+手摇，手摇前置,可拆卸手摇，电动可遥控收回)

四、主要技术参数

电机参数

采用24V电机驱动,功率2/3HP,电流20A,转速700r/min.

胶管信息

外径不大于50mm 的三联管，三根管分别为DN6气管一根，外径10mm， 气管压力8KG，DN10管两根。外

径18mm， 输送介质发泡剂。管内压力25MPA,三管捆扎，外套电热护套管，弯曲半经150mm，电热护套管外

径小于50mm, 电热护套管通电80V， 功率2. 5KW，电流31A， 50米长有接头。接头外径不大于50m.三联

管米重1KG。

滑环信息

接电80V,功率2.5KW，电流31A，两芯8平，滑环位于左侧。
